日本爱模 MG R8 系列超薄拼接式远程 I/O 总线采集模块

R8 系列是日本爱模（现 MG）推出的薄片拼接式分布式远程 I/O 系统，用于 PLC、DCS 系统现场信号采集与输出，把现场模拟量、开关量、脉冲、温度信号接入各类工业总线，是工控柜轻量化、分布式采集的主流模块
在线咨询 拨打电话
Parameter

规格参数

属性项规格参数
品牌M-SYSTEM 爱模（现 MG）
型号R8-SS2、R8Y-SSZH2、R8-SSN4、R8Y-SSZH4、R8-SS4NJ、R8Y-SSZH4NJ、R8-SS4N、R8Y-SSZH4N、R8-SST8、R8-SV2、R8Y-SVZH2、R8-SVN4、R8Y-SVZH4、R8-SV4N、R8Y-SVZH4N、R8-SVT8、R8-TS2、R8-TST2、R8-RS4N、R8-RST4N、R8-FST4N、R8Y-FSZH8N、R8-FS16N、R8-YS2、R8-YST2、R8-YS2NJ、R8Y-YSZH2NJ、R8-YST4N、R8-YVT2、R8-YVN4、R8-YV4N、R8-YVM4N、R8-YVT4N、R8Y-YVZH4N、R8-CT4E、R8-WTU、R8-PA4、R8-PA4F、R8-PAT4F、R8-PFT1、R8-PC4A、R8-PCT4A、R8-DA4A、R8Y-DAZH4A、R8-DAT8A2、R8-DAT8B2、R8-DAN8A2、R8-DAN8B2、R8Y-DAZH8A、R8-DAM16A、R8-DAT16A2、R8-DAN16A、R8-DAT16B2、R8Y-DAZH16A、R8-DC4A、R8-DC4A2、R8-DC4C、R8-DCT4D、R8Y-DCZH4A、R8-DCT8A2、R8-DCN8A2、R8-DCT8B2、R8-DCN8B2、R8Y-DCZH16A、R8-DCM16A、R8-DCT16A2、R8-DCM16ALZ、R8-DCM16ALK、R8-DAVT8N2、R8-NEIP1、R8-NECT1、R8-NE1、R8-NM1、R8-NC3、R8-ND1、R8-PS1
封装 / 规格切片薄片式，DIN 导轨拼接安装；单卡宽度 12mm，多功能卡 24mm；安装深度 55mm；端子类型：螺丝端子、T 弹簧夹持端子、Y+ZH 连接器接线；可选 / C01 三防硅涂层
隔离器的技术构架隔离款：光电隔离 + DC-DC 隔离变换，信号侧与总线侧隔离；非隔离款：信号直连背板总线，无隔离；多通道隔离型号支持通道间隔离
类型分布式远程 I/O 模块（AI 模拟量输入、AO 模拟量输出、热电偶测温、热电阻测温、电量采集、脉冲 IO、DI 数字量输入、DO 数字量输出、安全互锁 DO、总线主模块、扩展电源模块）
是否带隔离侧电源NJ 后缀型号：自带隔离侧励磁电源（传感器供电）；普通隔离款：隔离侧无内置供电，仅信号隔离；N 非隔离款：部分型号内置 DC24V 传感器励磁电源（非隔离电源）
通道数2 通道 / 4 通道 / 8 通道 / 16 通道，按具体型号区分
输入 / 输出端口螺丝端子、弹簧夹持端子、ZH 连接器；总线主模块：RJ45 网口 / 总线端子；信号侧：模拟量端子、热电偶端子、热电阻端子、脉冲端子、开关量端子
通道类型直流电流 4-20mA、直流电压 0-10V、热电偶 TC、热电阻 PT100、交流电流、NPN/PNP 开关量、继电器输出、高速脉冲计数
隔离电压隔离款：1500VAC 1min（信号侧 ↔ 总线 / 电源侧）；多通道隔离型号通道间 500VAC 1min；非隔离款：无隔离耐压
数据速率Modbus RTU 最高 115200bps；Modbus TCP/EtherNet/IP：100Mbps；EtherCAT：100Mbps；CC-Link：10Mbps；DeviceNet：500kbps
工作电压整机供电 DC24V（±10%）；IO 子卡内部由主模块供给 DC5V；带励磁型号传感器输出 DC24V
包装独立防静电纸盒包装
最小包装量1PCS / 盒
认证CE、UL、RoHS
工作温度-10℃ ~ +55℃
工作湿度30%~90% RH（无凝露）
配套软件R8CFG 组态软件
附加功能拨码设置地址、量程；LED 状态指示灯；LZ/LK 后缀：安全互锁急停切断功能；支持 SIL 规格选型



模拟量输入模块

R8-SS2

R8Y-SSZH2

R8-SSN4

R8Y-SSZH4

R8-SS4NJ

R8Y-SSZH4NJ

R8-SS4N

R8Y-SSZH4N

R8-SST8

R8-SV2

R8Y-SVZH2

R8-SVN4

R8Y-SVZH4

R8-SV4N

R8Y-SVZH4N

R8-SVT8

R8-TS2

R8-TST2

R8-RS4N

R8-RST4N

R8-FST4N

R8Y-FSZH8N

R8-FS16N

模拟量输出模块


R8-YS2

R8-YST2

R8-YS2NJ

R8Y-YSZH2NJ

R8-YST4N

R8-YVT2

R8-YVN4

R8-YV4N

R8-YVM4N

R8-YVT4N

R8Y-YVZH4N

电量输入模块


R8-CT4E

R8-WTU

脉冲输入输出模块


R8-PA4

R8-PA4F

R8-PAT4F

R8-PFT1

R8-PC4A

R8-PCT4A


接点输入输出模块

R8-DA4A

R8Y-DAZH4A

R8-DAT8A2

R8-DAT8B2

R8-DAN8A2

R8-DAN8B2

R8Y-DAZH8A

R8-DAM16A

R8-DAT16A2

R8-DAN16A

R8-DAT16B2

R8Y-DAZH16A

R8-DC4A

R8-DC4A2

R8-DC4C

R8-DCT4D

R8Y-DCZH4A

R8-DCT8A2

R8-DCN8A2

R8-DCT8B2

R8-DCN8B2

R8Y-DCZH16A

R8-DCM16A

R8-DCT16A2

R8-DCM16ALZ

R8-DCM16ALK

R8-DAVT8N2


辅助（配件）

SSZH4N

C0F-US

MCN-CON

ZH-CON


Particulars

产品详情

一、产品介绍

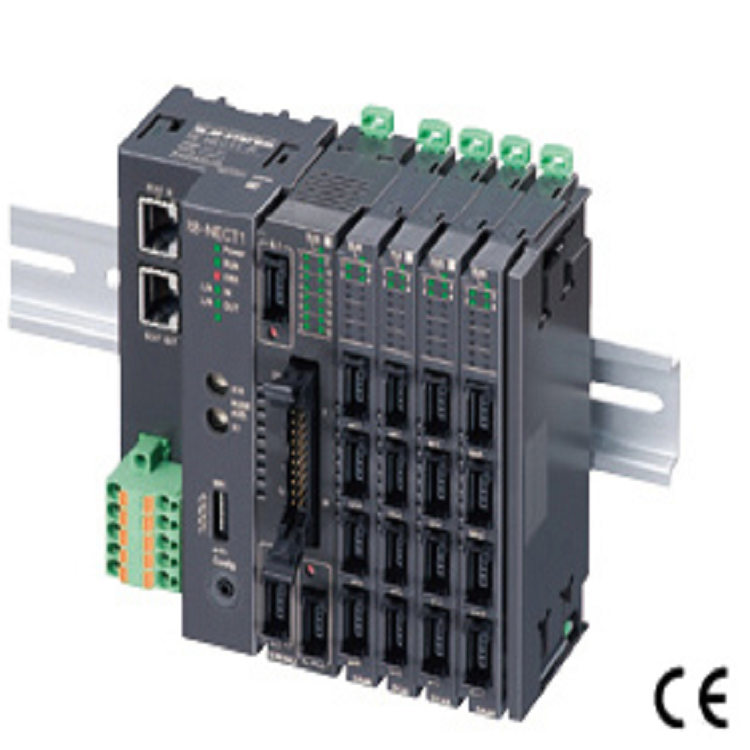

R8 系列是日本爱模 M-SYSTEM（MG）薄片拼接式分布式远程 I/O 系统，采用无底座切片拼接结构，DIN 导轨安装。整套系统由通讯电源主模块搭配各类 IO 子卡自由组合，可采集现场温度、压力、液位、流量、开关量、脉冲、电量等信号，转换成工业总线信号上传 PLC、DCS，实现现场信号分布式采集与输出，是工控柜紧凑化、远程信号采集的优选模块。 模块支持多种接线形式：螺丝端子、弹簧夹持端子、ZH 连接器；区分隔离 / 非隔离版本，部分型号带安全互锁功能，适配普通及潮湿粉尘等复杂工况，配套 R8CFG 组态软件，调试诊断便捷。

二、产品特点

  1. 超薄模块化拼接，省柜体空间单卡宽度仅 12mm，多功能卡 24mm，卡片直接拼接无需底座，柜体安装深度仅 55mm，点数按需增减，扩容灵活。

  2. 多总线协议可选主模块支持 EtherCAT、EtherNet/IP、Modbus TCP、Modbus RTU、CC-Link、DeviceNet 主流总线，兼容绝大多数品牌 PLC。

  3. 信号品类齐全，隔离可选覆盖模拟量、热电偶、热电阻、脉冲、电量、DI/DO，支持隔离型、非隔离型；隔离款信号侧与总线侧隔离耐压 1500VAC，抗干扰能力强。

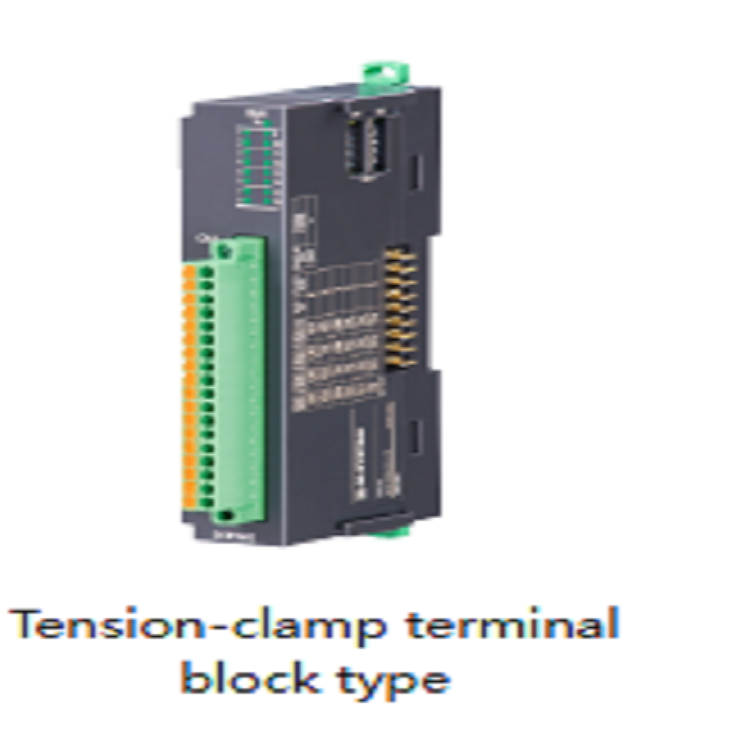

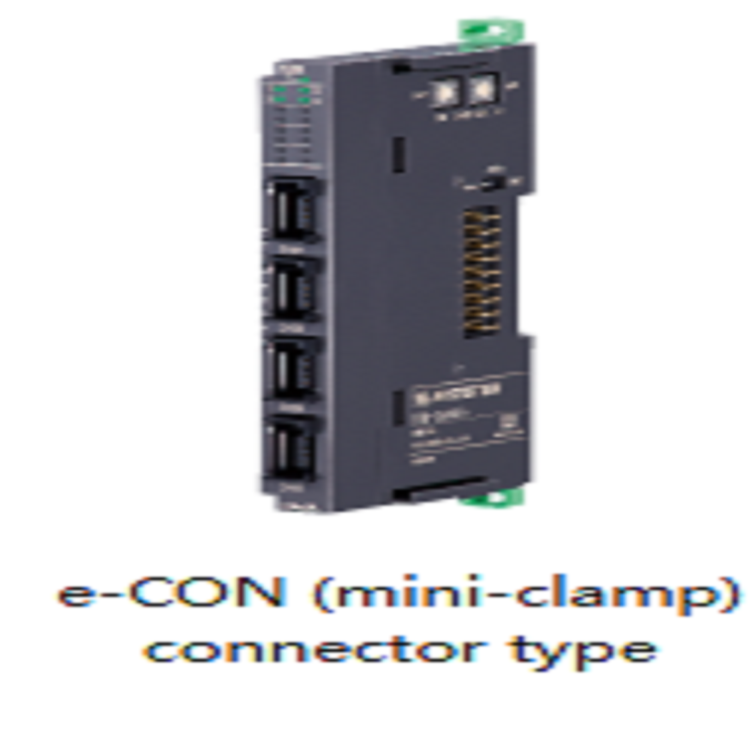

  4. 多种接线方式螺丝端子、弹簧夹持端子（T 后缀免工具接线）、ZH 连接器接线（Y+ZH 型号），满足批量接线、快速插拔需求。

  5. 安全与防护可选带 LZ/LK 后缀型号具备安全互锁功能，支持急停回路切断输出；可选 C01 三防涂覆版本，适配潮湿、粉尘环境。

  6. 调试维护简单配套 R8CFG 组态软件，也支持拨码设置参数；自带状态指示灯，故障直观易排查。

  7. 基础电气参数供电 DC24V；工作温度 - 10～+55℃，湿度 30%～90% RH 无凝露；具备 CE、UL、RoHS 认证。

三、应用场地

  • 水处理、暖通空调：液位、压力、温度模拟量采集

  • 自动化流水线、包装设备、机床：开关信号、脉冲转速采集

  • 锂电、光伏、仓储物流：分布式远程信号采集柜

  • 中小型 DCS 系统、工厂技改项目：减少远距离硬接线，简化布线

  • 有安全急停要求的设备：选用互锁型 DO 模块构建安全回路

  • 能耗监测：搭配电量模块采集电流、功率信号
